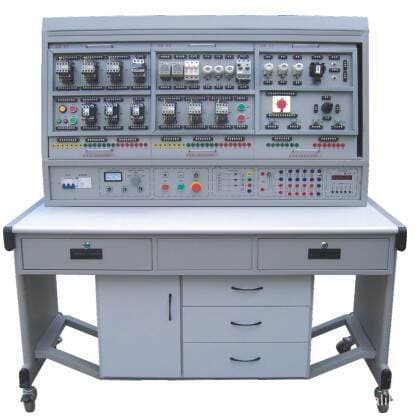

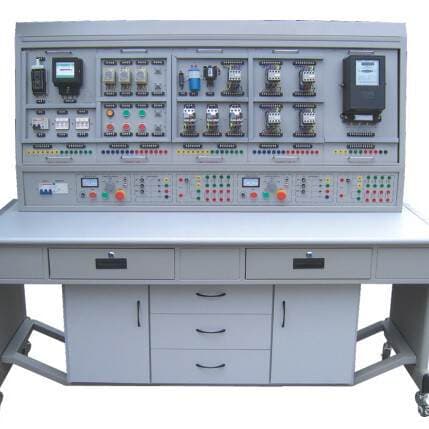

Mesh-Type Primary Maintenance Electrician Training and Assessment Device (Electrical Multi-Function Experimental Bench, Dual-Group Experimental Bench)

店长推荐 RMB 350 RMB 2600 RMB 1200 RMB 3600 RMB 2300 RMB 2800 RMB 360 RMB 2000 商人节店长推荐 RMB 1688.00 RMB 1688.00 RMB 1688.00 RMB 1688.00 JYWK-08A 网孔型初级维修电工实训考核装置（双组型 一、概述 该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。 二、特点 1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。 2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。 3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。 4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。 三、技术性能 1、输入电源：三相四线制～380V±10% 50Hz 2、温度：-5℃～+40℃，相对湿度＜85%（25℃） 3、装置容量：＜1.5KVA 4、外形尺寸：1600mm×750mm×1690mm 四、实训台配置 1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。 2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。 3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。 4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。 5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。 五、参考实训项目 1．电工布线工艺实训 2．两个开关控制一盏灯线路训练 3．声控开关控制白炽电路训练 4．二地控制一盏灯电路训练 5．三地控制一盏灯电路训练 6．日光灯线路接线训练 7．单相电度表直接安装接线 8．单相电度表经电流互感器安装接线 9．室内照明电路安装训练 10．配电板安装训练 11．交流负载电功率的测量 12．三相异步电动机直接启动控制 13．三相异步电动机接触器点动控制线路 14．三相异步电动机接触器自锁控制线路 15．三相异步电动机Y/△自动控制线路 16．用倒顺开关控制三相异步电动机正反转线路 17．接触器联锁的正反转控制线路 18．按钮联锁的三相异步电动机正反转控制线路 19．双重联锁的三相异步电动机正反转控制线路 20．三相异步电动机多地控制 21．工作台自动往返控制线路 22．三相异步电动机串电阻降压启动控制线路 23．三相异步电动机能耗制动控制线路 六、参考实训项目所需元器件清单（每组配备清单） 注：本装置每台需配两套元器件，用户也可自行购买。 序号 名 称 型号与规格 数 量 1 单相电度表 DD862-2 1 2 单相闸刀开关 HK8 1 3 拉线开关 4A/250V 1 4 平灯头 6A/250V 2 5 园形插座 T3-10 1 6 电流互感器 LQG-0.5 1 7 墙壁开关座 2 8 声控开关 118-B30 1 9 低压断路器 DZ108-20/10 1 10 螺旋式保险盒 RL1-15/3A 3 11 直插式保险盒 RT14-20/2A 2 12 交流接触器 CJX2-0910 3 13 辅助触头 F4-22 3 14 热继电器 R16B-20/3 1 15 通电延时时间继电器 ST3PA-B/380V（0-60S） 1 16 时间继电器座 PF-083A 1 17 3H铁壳按钮 2 18 行程开关 LX9-222 2 19 行程开关 LX9-001 2 20 倒顺开关 K03-15 1 21 日光灯管 Y210RR25/10W 1 22 镇流器 13W 1 23 日光灯座 2 24 大功率电阻 3 25 二极管 1 26 接线端子排 JF5-2.5/5 5 27 G形导轨 1 28 走线槽 2米 29 螺丝 90 30 螺丝刀 2 31 尖嘴钳 1 32 剥线钳 1 33 三相鼠笼异步电动机 380V/Y/△180W 1
