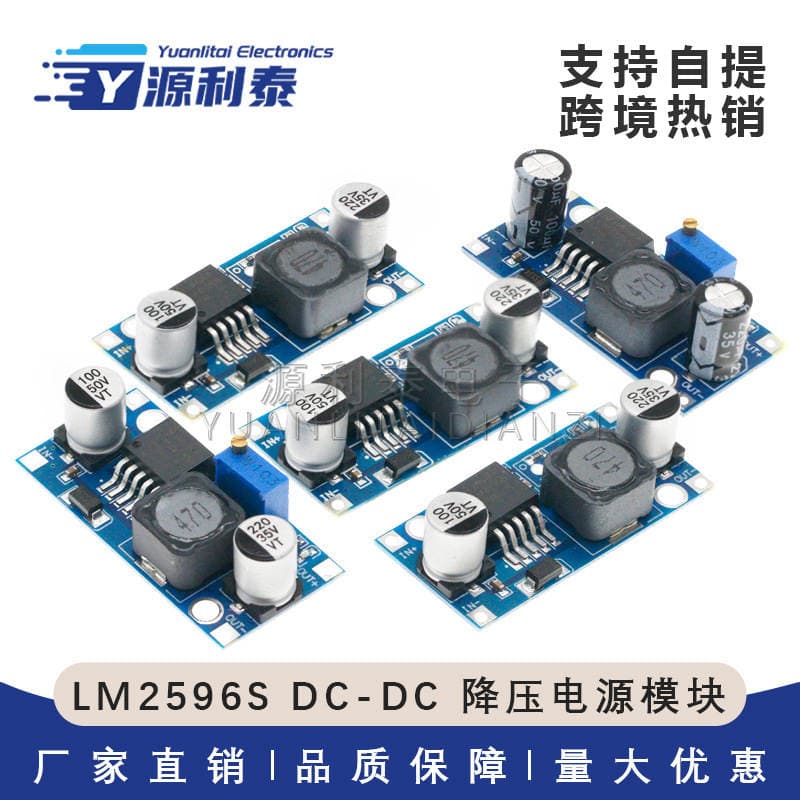

Lm2596S Dc-Dc Step-Down Power Module Buck 3A Adjustable Step-Down Module Voltage Stabilization Surpasses Lm257

接线端口： IN+ 输入正极 IN-输入负极! OUT+输出正极 OUT-输出负极 LM2596S DC-DC 降压电源模块BUCK 3A可调降压模块 稳压 超LM2576 工业级 加料不加价 低纹波 大电流 高效率90% 实力厂家新品！ 综合改进性能！ 量大更优惠！ 密集的过孔，散热能力强！ 在输入与输出端分别增加X7R高Q高频旁路电容，电磁兼容性能超强！ 输入电压范围：直流3.2V 至 46V 建议在40V内使用！ (输入的电压必须比要输出的电压高1.5V以上。不能升压) 输出电压范围：直流 1.25V至 35V 电压连续可调，高效率(最大92%)最大输出电流为3A。 实测12V输入，5V输出电流1A时的负载调整率低于1% 注：此为降压模块，输入电压必需比输出电压高。 输出2A以下可以长时间不用加散热片 输出电流大于2.5A（或输出功率大于10W）长时间工作请加散热片。 型号/名称 LM2596S DC-DC 降压模块 输入电压 3.2V~46V（建议在40V内使用） 输出电压 1.25V~35V 输出电流 3A （最大） 转换效率 92% （最高） 输出纹波 <30mV 开关频率 65KHz 工作温度 -45 ℃ ~ +85 ℃ 尺寸大小 43mm * 21mm * 14mm （长 * 宽 * 高） 电压调节 接入电源(3-40V)，调整蓝色电位器旋钮(一般顺时针旋转升压,逆时针旋转降压)并用万用表监测输出电压达到需要电压为止. 接线方式 1.焊接，直接将电源线焊在输入(输出)端口； 2.焊插针，可以通过引线插入插针或者插在洞洞板上使用；又或者加引脚后直接焊接在PCB上。 应用例子 1.车载稳压电源，只需要将本模块输入端接上汽车点烟嘴供电，就可以调节电位器,输出电压就可以在1.25-30V任意调整，为您的手机、MP3、MP4、PSP充电等许多设备供电，非常简单方便。 2.给电子设备供电，当设备需要3-35V供电而手里对应电压电源时，用这个模块就可以方便的把电压调到所需电压，解决困扰。 3.系统工作电压测试，做项目时可以使用本模块调试出各种电压测试系统工作电压范围，非常轻松方便。
