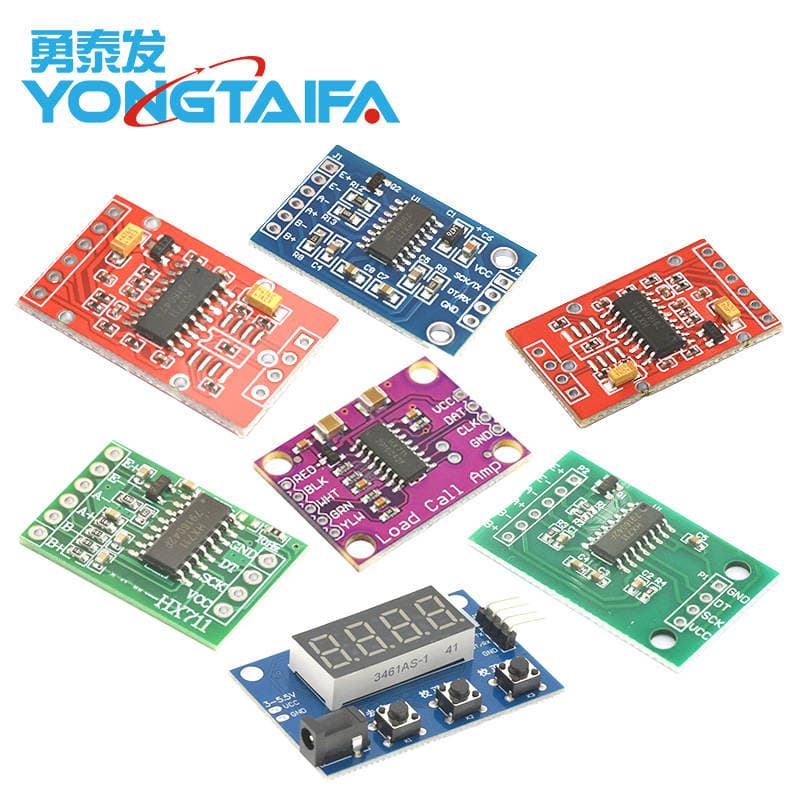

Hx711 Weighing Module Series 24-Bit Precision Ad Module Pressure Sensor Weighing Electronic Scale Module

一产品简介 采样HX71124位AD芯片，双通道差 分输入。全贴片机器焊接，带金属屏蔽， 配送直、弯两种插针，满足各种安装焊接 式，板上使用了2个47uF的胆电容，用料很 足哦!内置上拉电阻，且预留CPU焊接位置 很适合自己二次开发各种各样的传感器 相关应用 采用24位高精度的A/D转换器芯片HX711 是一款专为高精度电子称而设计的，具有 两路模拟通道输入，内部集成128倍增益可 编程放大器。输入电路可配置为提供桥压 的电桥式(如压力、称重)传感器模式， 是一款理想的高精度、低成本采样前端模块 小体积 大体积 HX711压力传感器称重电子秤模块数码管显示器 （不含HX711模块） HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟 振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整 机的性能和可靠性。该芯片与后端MCU芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输 入选择开关可任意选取通道A或通道B，与其内部的低噪声可编程放大器相连。通道A的可编程增益为128或64，对应的满额度差 分输入信号幅值分别为±20mV或±40mV。通道B则为固定的32增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部 传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。 蓝色板资料下载地址 https://pan.baidu.com/s/1AhBSm3acySVNPxewOCOlzg?_at_=1736835592047 紫色板资料下载地址 https://pan.baidu.com/s/1r33aKkhfWAXXMaVbW7cN7Q
