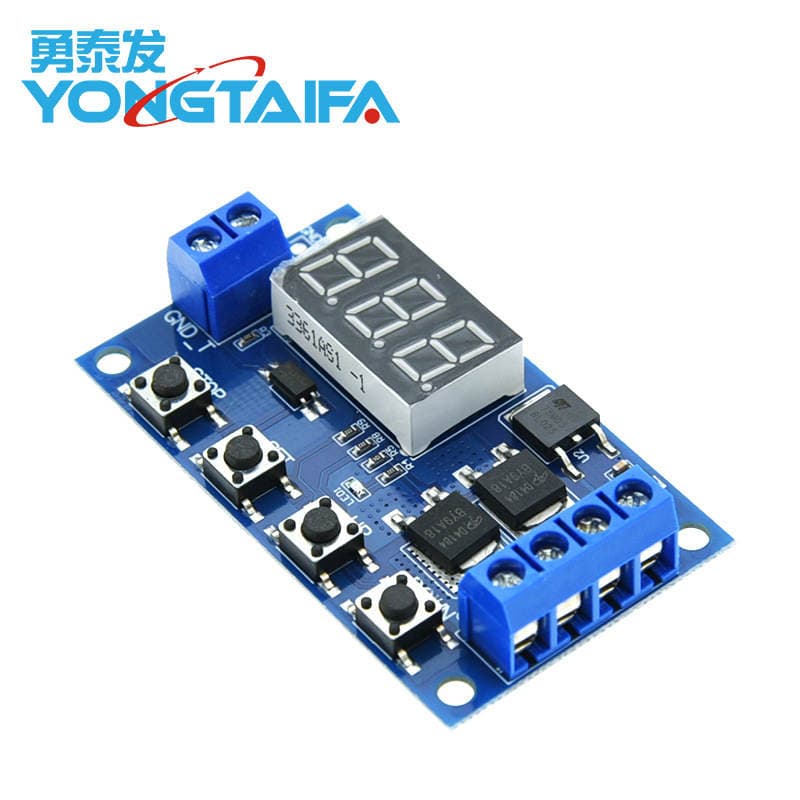

Trigger Cycle Timing Delay Switch Dual Mos Tube Control Board Replaces Relay Module 12 24V Digital

触发 循环 定时 延时开关电路 双MOS管控制板代替继电器模块 12 24V 0.1 秒（小） ~999 分钟（）连续可调 本产品简单易用，功能强大，但请各位买家详细的看下本产品的操作说明，非常实用的产品。 模块特点及用途： 1. 实现电路高频快速频繁通断 ，无限开关次数； 2. 通断过程不会产生噪音 ，没有电火花，没有电磁干扰； 3. 使用寿命比常用电磁继电器寿命长 ； 4. 采用双 MOS 并联有源输出，内阻更低，电流更大，功率强劲 ， 常温下 15A ， 400W ， 满足了大多数设备的使用； 5. 常常用于控制 电机，灯泡， LED 灯带、直流马达、微型水泵、电磁阀 等 ， 通过本模块，可以轻松控制这些设备，非常方便。 模块亮点： 1. 宽电压工作（ 5~36V ） ，大多数设备可以使用，非常方便； 2. 界面清晰简单，功能强大，通俗易懂，几乎满足您的所有需求； 3. 有一键急停功能（ STOP 键），带反接保护，反接不烧； 4. 可以设置不同 OP 、 CL 、 LOP 参数，这些参数是相互独立的，分别保存的； 5. 所有设置参数自动掉电保存。 工作模式 : P1 模式 : 信号触发后，继电器导通 OP 时间，然后断开；在 OP 时间内，如下操作 P1.1 ： 信号再次触发 无效 P1.2 ： 信号再次触发 重新计时 P1.3 ： 信号再次触发 复位 ，继电器断开，停止计时； P-2 ：给触发信号， 继电器断开 CL 时间之后，继电器导通 OP 时间，计时完成之后，断开继电器； P3.1 ：给触发信号，继电器导通 OP 时间之后，继电器断开 CL 时间，然后循环上述动作，循环内再次给信号，继电器断开，停止计时；循环次数（ LOP ）可以设置； P3.2 ：上电之后无需触发信号，继电器导通 OP 时间，继电器断开 CL 时间，循环上述动作；循环次数（ LOP ）可以设置； P-4 ：信号保持功能 如果有触发信号，计时清零，继电器保持导通；当信号消失，计时 OP 后断开继电器；计时期间，再有信号，计时清零； 产品参数： 1 ：工作电压： DC 5V--36V ； 2 ：触发信号源：高电平触发（ DC 3.0V — 24V ）信号地与系统地不共地提高系统的抗干扰能力（也可自行短接共地） 3 ：输出能力： 直流 DC 5V--36V ，常温下持续电流 15A ，功率 400W ！辅助散热条件下，电流可达 30A 。 4 ：静态电流：15 mA 5 ：使用寿命：无限次开关；工作温度： -40 — 85 ℃ ；尺寸： 6.0*3.4*1.2cm 6 ：带光耦隔离，增强抗干扰能力，工业级别电路板，设定参数断电后永远 记忆。 特别注意： 模块是 有源带电输出 ，输出端（负载端）的电压等于输入端电压（ DC 5V--36V ）。 ‘DC+’与负载‘+’两极本身就是内部短接的，但是‘DC-'与负载‘-’两极在使用过程中不能短接，否则负载将不能被控制开启和关断，相当于负载是一直通着电的。 计时范围 0.1 秒（小） ~999 分钟（）连续可调 如何选择计时范围： 在 模式选择界面 设定好参数值后通过 短按 STOP 键 ，选择计时范围； XXX. 小数点在个位，计时范围： 1 秒 ~999 秒 XX.X 小数点在十位，计时范围： 0.1 秒 ~99.9 秒 X.X.X. 小数点全亮，计时范围： 1 分钟 ~999 分钟 比如您要设置 OP 是 3.2 秒，那就将小数点移动到十位上，数码管显示 03.2 参数说明： OP 导通时间， CL 断开时间， LOP 循环次数（ 1 — 999 次， “ --- ” 代表无限次循环） 这些参数是相互独立的，但各个模式共用这些参数，例如在 P1.1 设置了导通时间 OP 是 5 秒，用户想切换到 P1.2 模式，那么进入 P1.2 设置相应的参数时， OP 也会是 5 秒； 在主界面（显示 000 ）短按 SET 键，会显示 OP （ CL ， LOP ）及对应的时间 XXX ； 如果模式中只有 OP （例如模式 P1.1 ， P1.2 ， P1.3 ）时间的话，那短按 SET 键就会只显示 OP 及对应的时间 ; 如果模式中有 OP 、 CL 、 LOP （例如模式 P3.1 ， P3.2 ）那短按 SET 键会显示 OP 及对应时间， CL 及对应时间， LOP 及对应次数； 在设置好模式后，在主界面通过短按 SET 键可轻松查看当前模式下所设置的参数，非常方便！ 如何设置参数 1. 首先确定继电器的工作模式； 2. 根据继电器的工作模式，在 主界面 （模块上电时，会闪烁下当前所处的工作模式（默认 P1.1 模式），然后进入 主界面， ）“ 长按 SET 键 2 秒后松开 ”进入 模式选择界面 ，通过短按 UP 、 DOWN 按键来选择要设置的模式（ P1.1~P-4 ）； 3. 选择好要设置的模式后（例如 P3.2 ） 短按 SET 键 设置相应的参数，这时要设置的参数会闪烁（ OP 导通时间， CL 断开时间， LOP 循环次数（ “ --- ” 代表无限次循环）），通过 UP 、 DOWN 调整参数值，支持长按（快速增加或减少）与短按（增加或减少 1 个单位）；设定好参数值后，通过 短按 STOP 键 来选择小数点位置，选择计时范围（ 相应的时间 0.1 秒 ~999 分钟 ）；短按 SET 键，设置当前模式的下一个参数，过程同上； 4. 设置好选定模式的参数后， 长按 SET 键 2 秒 后松开，当前设置好的模式会闪烁下，然后返回到主界面，设置参数成功，非常简单！ 主界面： 继电器不工作状态下显示“ 000 ”（没有小数点），继电器工作状态下带有小数点，非常清晰！ 模式选择界面 ：长按 SET 键进入，设置完成后，长按 SET 键退出，回到主界面，非常简单！ STOP 按键功能扩展： 继电器使能模式 ： 1. ON ： OP 导通时间内继电器允许导通 ； 2. OFF ：继电器禁止导通，始终是关闭状态； 在主界面 短按 STOP 按键，实现 ON 和 OFF 之间的切换，当前所处的状态会闪烁，然后返回主界面。（此功能是急停功能，一键断开闭合的继电器） 睡眠模式： 1. C-P 睡眠模式：五分钟内，无任何操作，数码管自动关闭显示，程序正常运行； 2. O-d 正常模式：数码管始终打开显示； 长按STOP按键2秒后松开，实现C-P和O-d状态的切换，当前所处的状态会闪烁，然后返回主界面。
