Wing Anemometer Circular Instrument Wind Volume Measurement Device Pipe Flow Meter Flow Meter Flow Meter

Name: Wing Anemometer Circular Instrument Wind Volume Measurement Device Pipe Flow Meter Flow Meter Flow Meter
SKU: 990071509876
Price: 22.00 CNY
Availability: InStock

$3.26

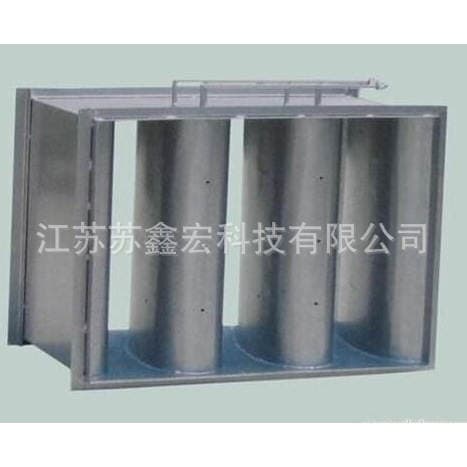

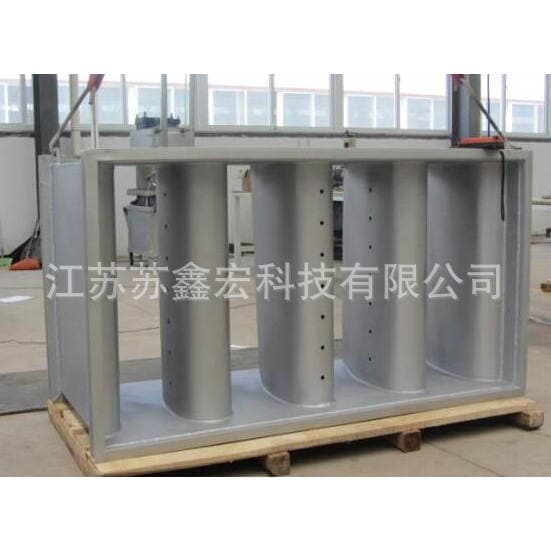

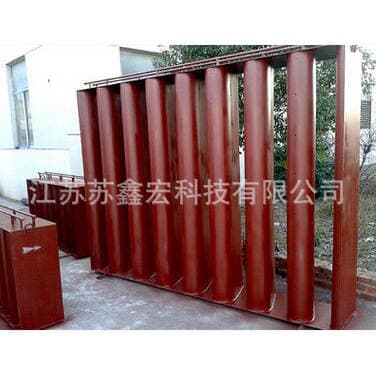

一、测量原理：本装置由安装在风道中的机翼、差压取压管及一段风道构成。机翼的线型每侧分四段，其中三段为各具曲率半径的弧形板，第四段为直形板。根据流体力学原理，风道内气流流经机翼测量装置时(见图1)在机翼表面产生绕流，并在驻点A和弦点B(B’)之间产生压差，驻点A处的压力为全压，弦点B(B’)处的压力由于该处通流截面收缩，静压下降，因此A和B(B’)之间压差，该压差DP与气流流速V或流量Q之间呈一定的函数关系，通过测量差压的方法，就可以测得流量。二、计算公式：机翼测风装置具有以下优点： 1、产生的差压信号大，这样可提高测量精度，不需要使用微差压变送器，减小成本。 2、不易堵塞，压力损失小，测量稳定的特点。 3、两端结构法兰连接，安装方便。 4、前后直管段长度短，只需前0.6D后0.2D即可。 5、缺点：体积大，重量也大。总结：测量精度高，测量稳定，压力损失小，不会堵塞，差压量程大，安装方便。
