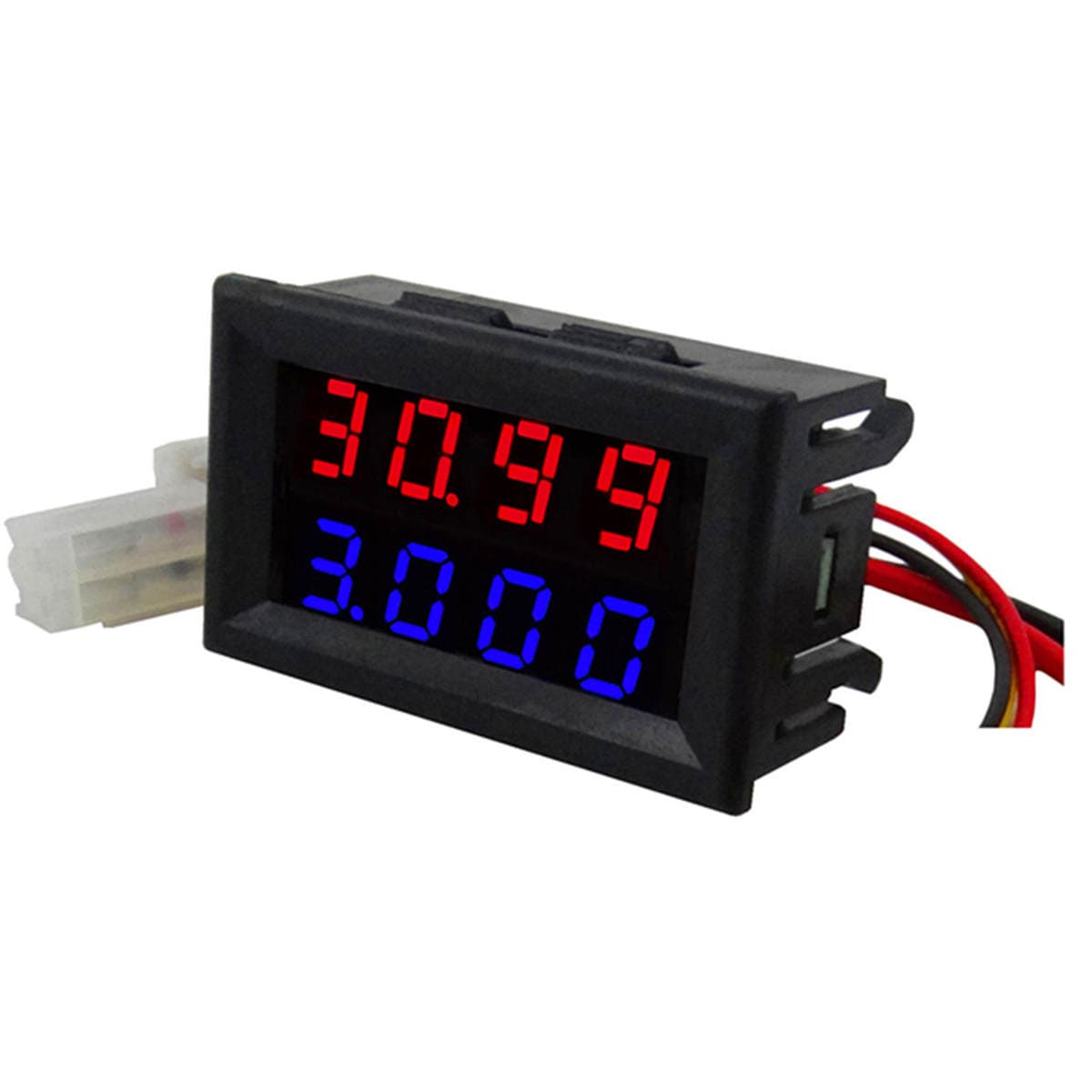

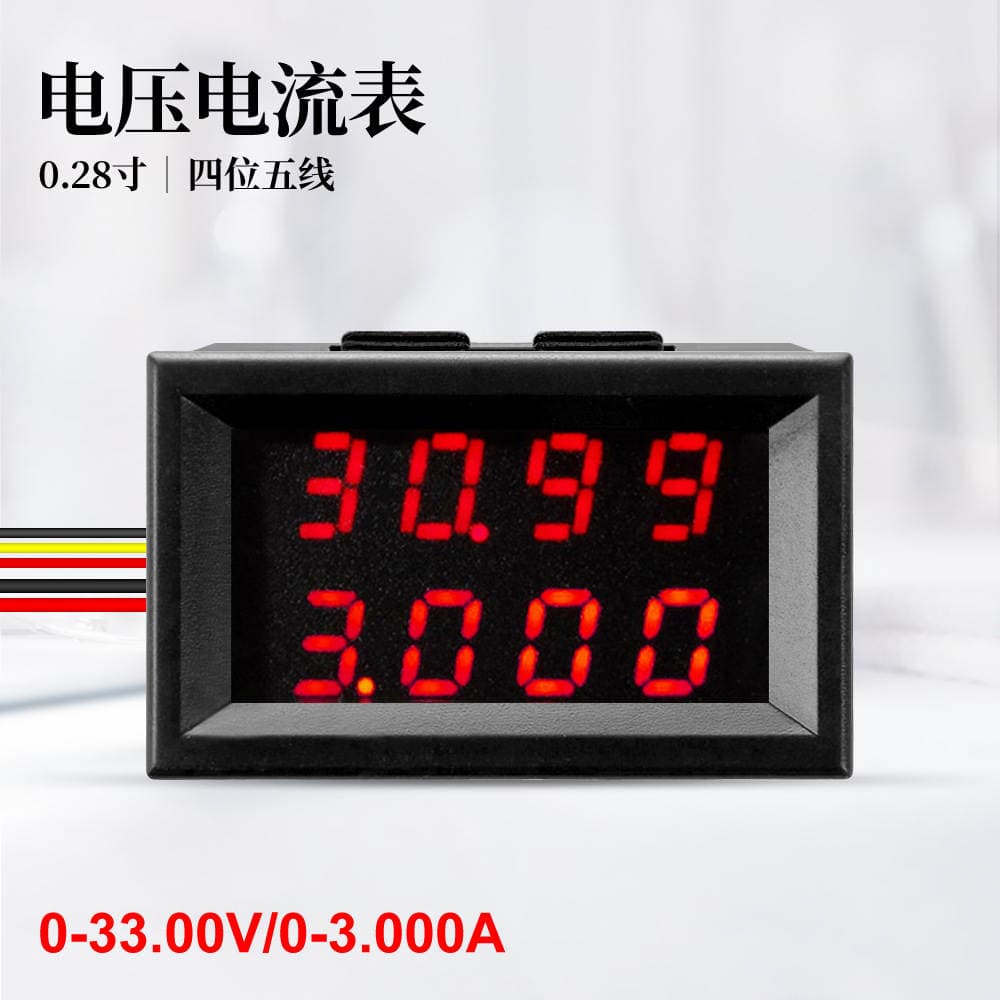

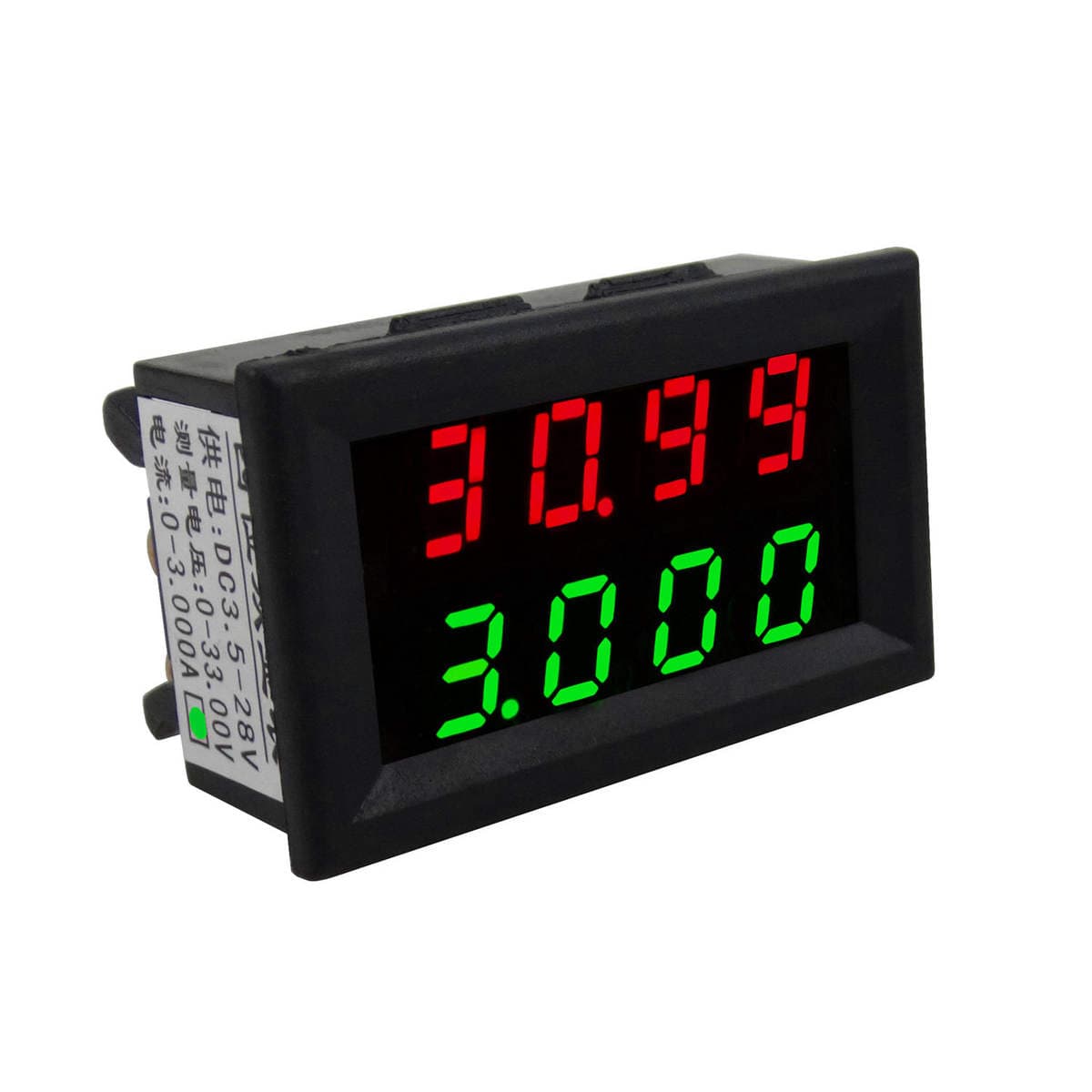

Special offer 4-digit dual display digital voltmeter ammeter 0-33V/3A red blue, green

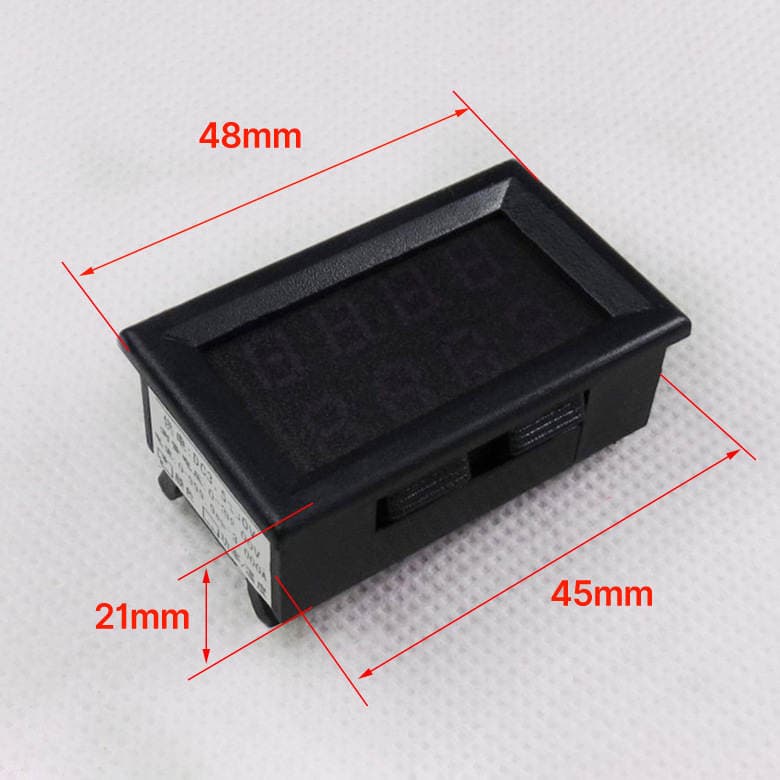

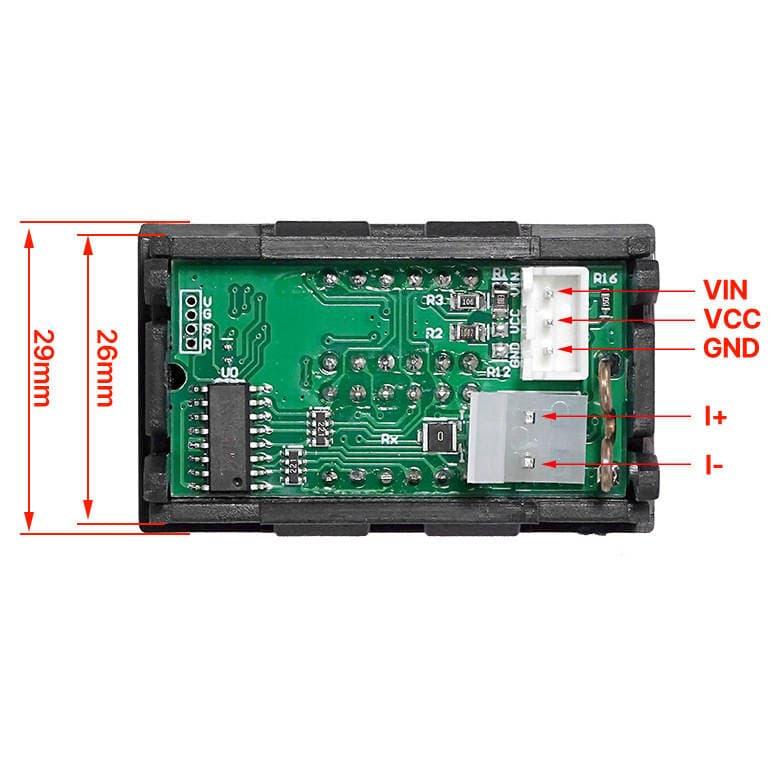

产品特点： 集电压电流表于一身，测量电流时电源取自测量线路，不需要隔离的电源进行单独供电，使用方便。 体积小巧（48mm*29mm*22mm）相信已经是市面上体积最小的电压电流表了。 性能参数： 供电电压: DC3.5-28V(细红线正极 细黑线负极)建议5-12V 重 量: 21克/只 电压表量程: DC 0.00-33.00V(分辨率0.01V) 显示方式: 双4位0.28寸LED数码管 电流表量程: DC 0.000-3.000A( 分辨率0.001A) 显示颜色: 红色+红色/红色+蓝色/红色+绿色 刷新速度: 约200ms/次 开口尺寸: 45mm*26mm(开口直接将表卡入面板) 测量精度: ±(0.3％+2个字) 外形尺寸: 48mm*29mm*21mm 板载电线功能说明： 细红线(VCC) ：供电电源输入正极 （3.5-28V 细黑线(GND) ：供电电源输入负极 （3.5-28V）与测量信号共地 细黄线(VIN) ：测量信号输入正极 （0-33.00V） 粗红线(I+) ：电流输入正极（必须串联在电源负极和负载负极之间） 粗黑线(I-) ：电流输入负极（必须串联在电源负极和负载负极之间） 注意：如果测量信号低于28V且供电充足,可以直接作为模块的供电 电源。 （将细黄线和细红线并联使用） 详细接线图如下： 电流表用隔离电源供电连接图 电流表在测量中取电中连接图: 系统供电1 系统供电2 产品图片展示：
