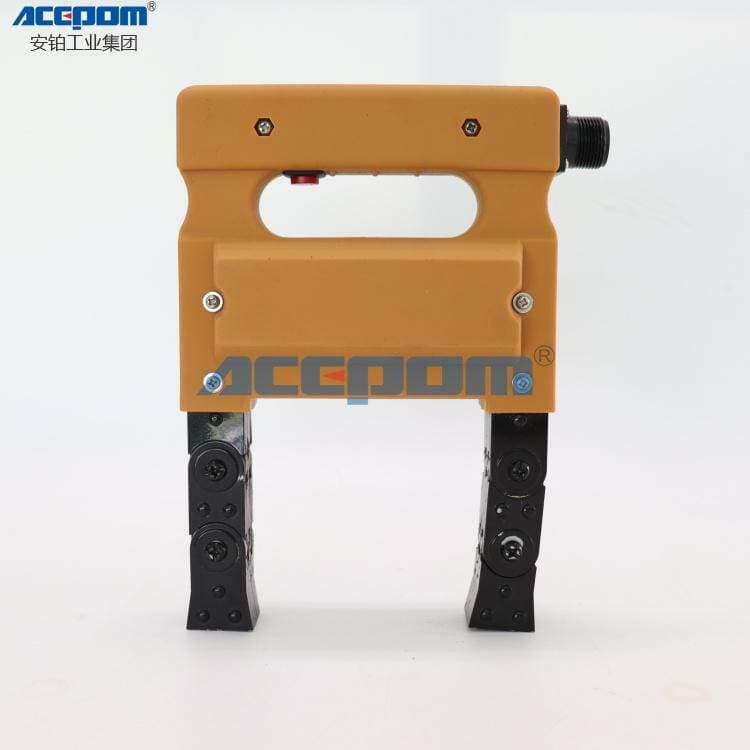

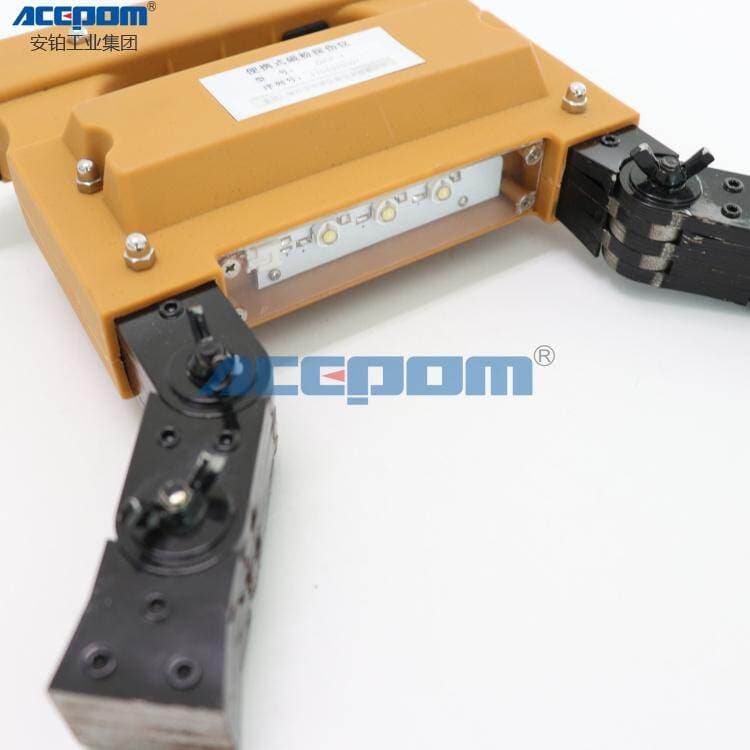

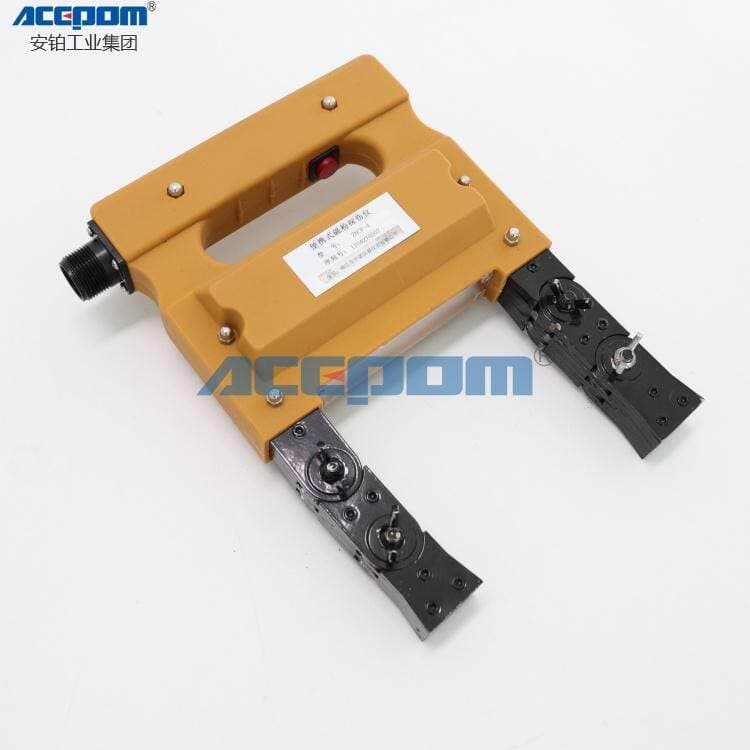

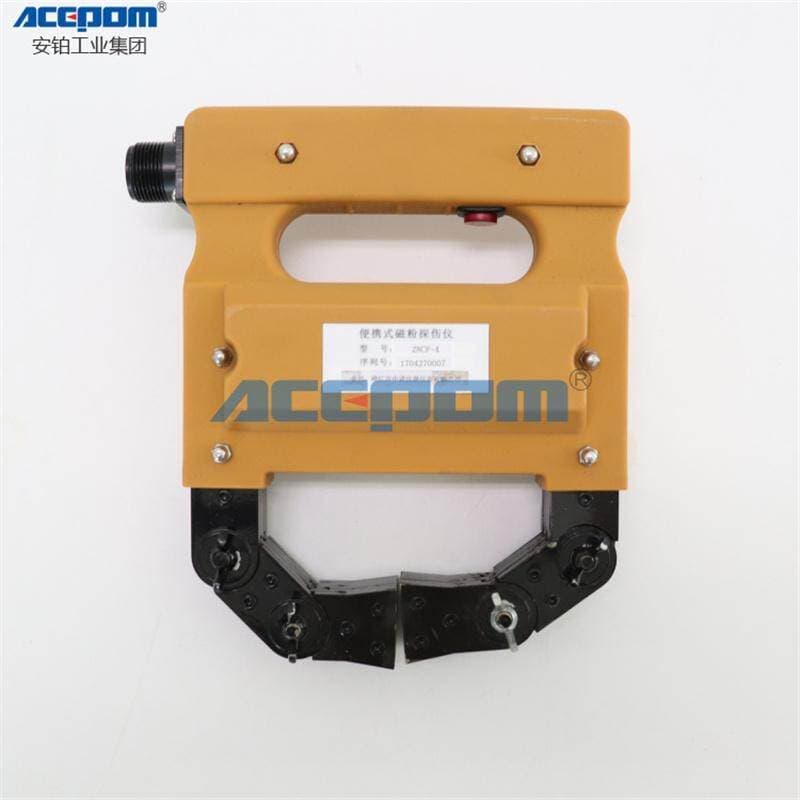

ZNCF-4/leeb-e610 Portativ NDT Cihazı (Polad Boru Qaynaqları üçün)

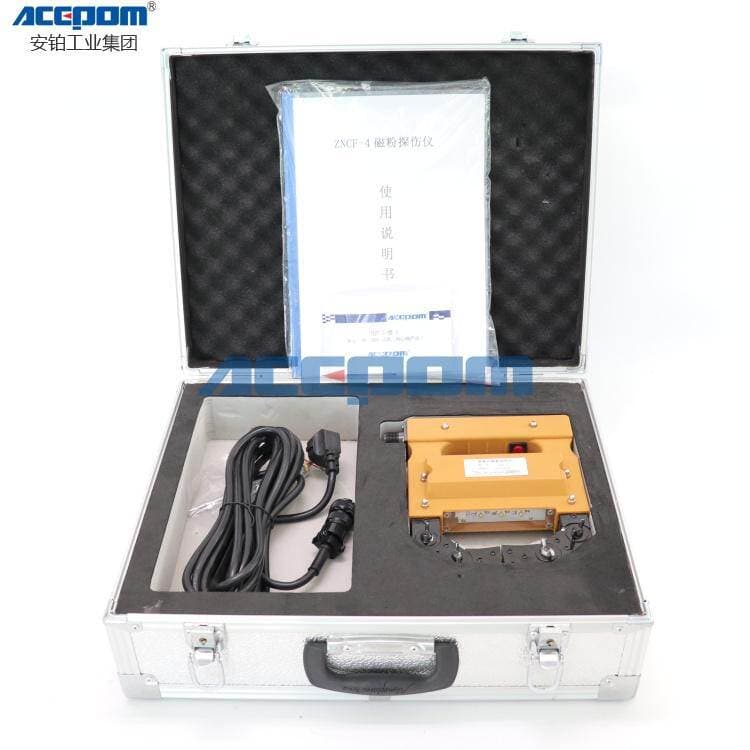

安铂交流磁粉探伤仪ZNCF-4的详细介绍： 本磁轭式磁粉探伤仪是小型便携式无损检测的专用仪器，是采用磁场磁化工件的原理设计而成的小型无损检测仪器，具有对被探工件的裂纹显示清晰，性能可靠稳定和操作方便等诸多特点。 此仪器利用直接缠绕于探头上的线圈，产生感应磁场，磁化工件。本设备具有体积小、重量轻、提升力大和活动关节可调等特点，适用平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤 。 适用行业产品：油田、造船、汽车、煤矿、机械、桥梁、化工、铁路、标准件、飞机制造、内燃机配件等。 @ 适用缺陷： 可以检测因锻压、淬火、焊接、疲劳等引起的表面和近表面的缺陷。 @ 随机带有 LED 照明灯，极大方便客户的使用。 @ 交流供电电源为 220V 交流电直接接入，无需其它仪器配套，操作方便。 @ 亮度大、寿命长、更换方便，是便携式磁粉探伤仪的一次技术革新。 @ 本产品已申请了国家的技术砖利，受国家砖利法保护，其它企业禁止模仿。 ZNCF-4 输入电压 ～ 220V ± 10% ， 50- 60HZ 工作电流 交流 2A 探头极距 20 - 200 mm 提升力 交流（平面） 7.5Kg 灵敏度 A型试片显示清晰 电源电缆 5.5米 工作温度 -10 - 50 °C 工作周期 2分钟开 - 2分钟关 LED照明灯 3W 仪器重量 2.9Kg 外形尺寸 190 ×2 48 ×5 6 mm 标准配置: ZNCF-4 标准配置 磁轭式磁粉探伤仪1台 输入电源线1根 电笔1支 使用说明书1份 产品合格证1份 产品保修卡1份 磁粉探伤仪 · 工作原理 附件电源电缆是一根三芯电缆，一端通过圆形航空插头插入探头，另一端与交流～ 220V 插座相连。配套探头采用高强度绝缘材料制成，检验合格后用环氧树脂胶连成一体，达到既密封绝缘，又不易损坏，操作舒适；探头上有活动关节，可供用户在特定的工件上使用；也可使用平面磁轭的两边，具体是看所磁化的工件形状。 附件锂电池接入到仪器的航空插头上，把交直流转换开关选为 “O”，就可以开始直流探伤的操作。 磁粉探伤仪 · 注意事项 1、仪器在使用时，应避免空载工作，防止产生不必要的温升或损坏。 2、使用探头时，端面与被检测工件要保持良好地接触，再按下手把上的充磁按钮开关，此时探伤效果*好，探头应避免碰撞，保持清洁。 3、在使用时，如果发现探头线包 有发热情况，应适当休息后再投入使用 ；如果发现探头线包发热严重，应立刻停止使用，检查故障原因，经检修后再使用，否则会损坏探头。 4、仪器停止使用时，应切断配电板上的电源开关。 5、探伤结束后，在探头的活动关节部位，应**杂物并加注润滑油。 6 、磁悬液使用水剂时，应加入适量防锈剂。 7 、不要盲目使用，不要接近高温 物体； 不要在雨中工作，喷洒磁悬液切勿喷到开关、插头座上。 8、如LED 照明灯损坏，可以联系厂家维修；用户也可以从厂家购买 LED 灯，自行安装。 磁粉探伤仪 · 操作步骤 1、工件表面预处理 **工件表面的污物，如油污、铁锈、涂料层、毛刺及灰尘、氧化皮和金属屑等。 2、磁化与磁粉介质的施加 磁化时，磁头必须与工件表面紧密接触，一边通电，一边喷洒磁粉，干法检测必须在工件表面和磁粉完全干燥的条件下进行，否则表面会粘附磁粉，使衬底变差影响缺陷观察。干法检测在整个磁化过程中要一直保持通电磁化，只有观察磁痕结束后才能撤除磁化磁场。施加磁粉时，干粉应呈均匀雾状分布于受检工件表面。 磁粉探伤仪 · 使用与维修 1、先将电源电缆与探头连接旋紧，再通～220V 交流电，把交直流转换开关选为 “I”， 就可以开始交流探伤的操作。 2、把锂电与与探头连接旋紧，再把交直流转换开关选为“O”，就可以开始直流探伤的操作。 3、根据被探工件的形状不同，调节探头的角度或取下活动关节。 4、使用此探伤仪之前，先将探头与被探工件接触好，在被探工件面上喷洒上磁粉或磁悬液，这时按下探头手把上的充磁开关，工作呈磁化状态，松开按钮开关，观察工件是否有磁痕，工件上如有裂纹，在磁化时有裂纹的地方就会聚结磁粉，就形成磁痕。 附录： 磁膏 的介绍及使用方法 磁膏的组成部分： 黑磁粉，润湿剂，分散剂，悬浮剂，消泡剂，防锈剂， 随仪器配的 磁膏易融于水，配置方便， 可以 提高磁粉探伤检测功效，灵敏度高，无毒无害。 磁粉检测方法根据载液不同分为湿法检测和干法检测：湿法检测是将磁粉悬浮在载液中进行检测的方法，干法检测是以空气为载体将干磁粉施加在工件表面进行检测的方法。使用湿法检测时，可将黑磁膏与水混合，得到浓度适宜的磁悬液，建议配制浓度 为 每 10-25g黑磁膏配水1 升。 磁膏 的 适用范围： 1. 黑磁膏适用于特种设备上的焊缝、宇航工件及灵敏度要求较高的工件检测。 2. 黑磁膏适用于大批量工件的检测，常与固定式设备配合使用。 3. 黑磁膏适用于检测表面微小缺陷，如疲劳裂纹、磨削裂纹、焊接裂纹和发纹等。 使用磁膏时的操作要点 ： 1. 黑磁膏所配制的磁悬液可采用浇法、喷法和浸法，但不能采用刷涂法。 2. 连续法宜用浇法和喷法，黑磁膏所配液体液流要微弱，以免冲刷掉已经形成的磁痕显示。 3. 水与黑磁膏配比时，应进行水断实验。 4. 水与黑磁膏的配比浓度为推荐浓度，可根据各种工件表面的不同，选择不同的黑磁膏配比浓度。 5. 仰视检测和水中检验宜使用黑磁膏。 黑磁膏适用于湿法非荧光磁粉探伤，当被检工件为浅色时，黑磁膏与工件对比度极高 ； 若工件表面为深色，黑磁膏与工件对比度不够 清晰 ，建议采用反差增强剂来提高黑磁膏与工件对比度 。 磁膏颗粒度： 10μm≤80%≤40μm 建议配制浓度： 每 10-25g黑磁膏配水1 升
