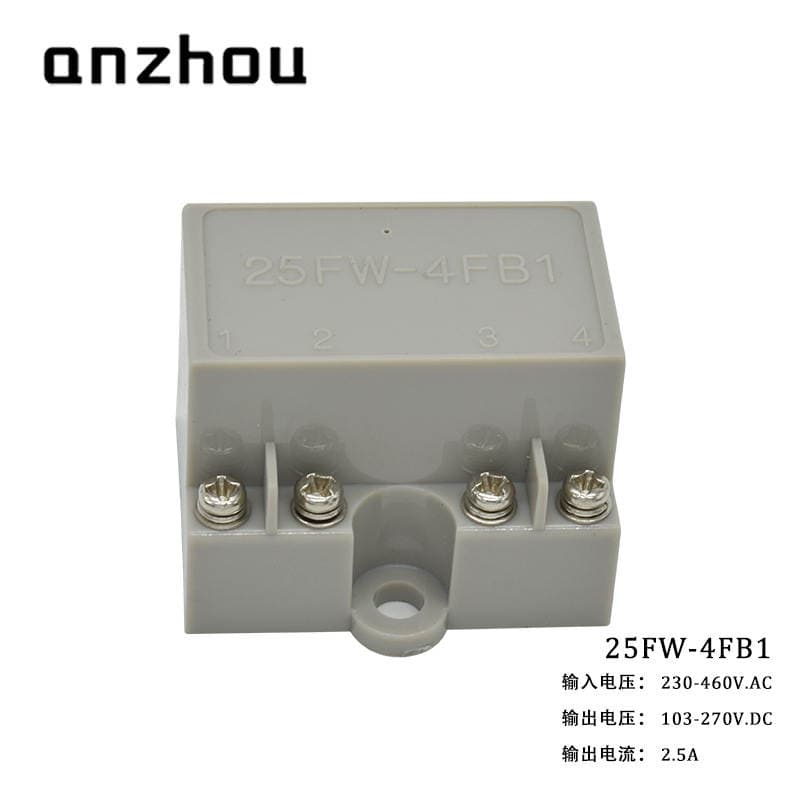

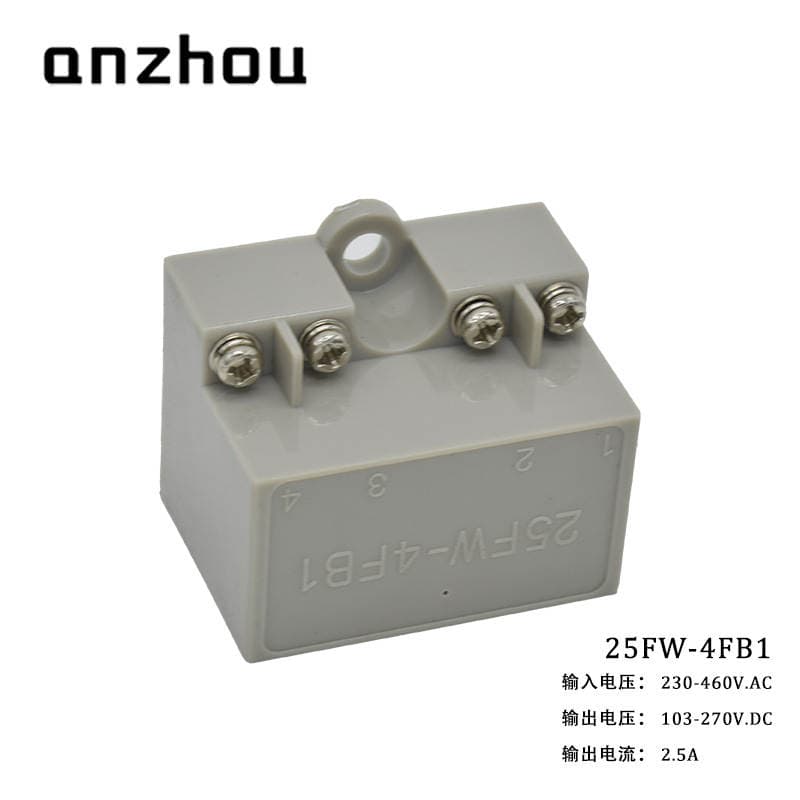

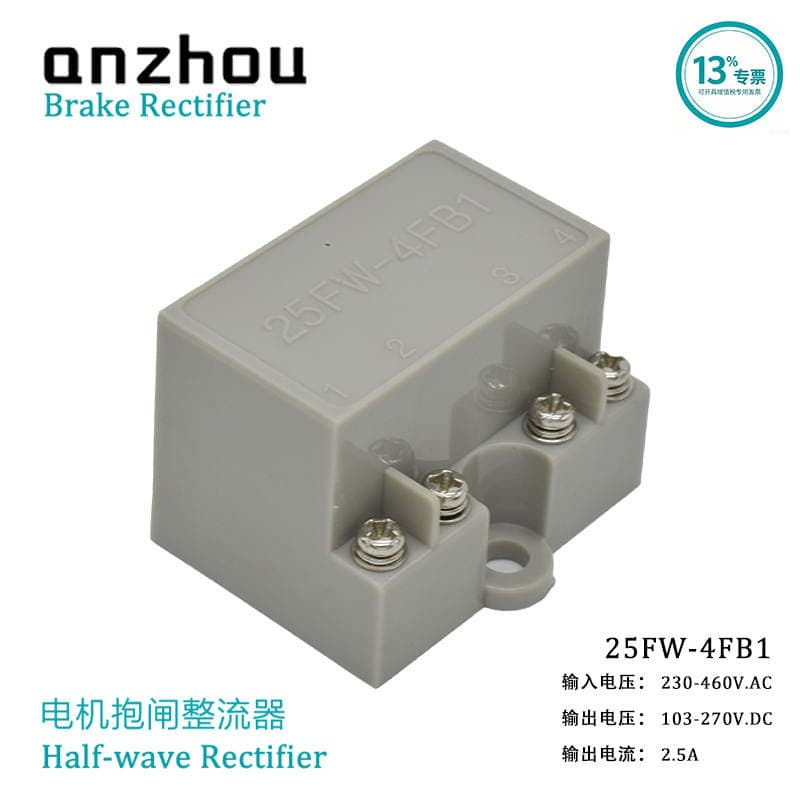

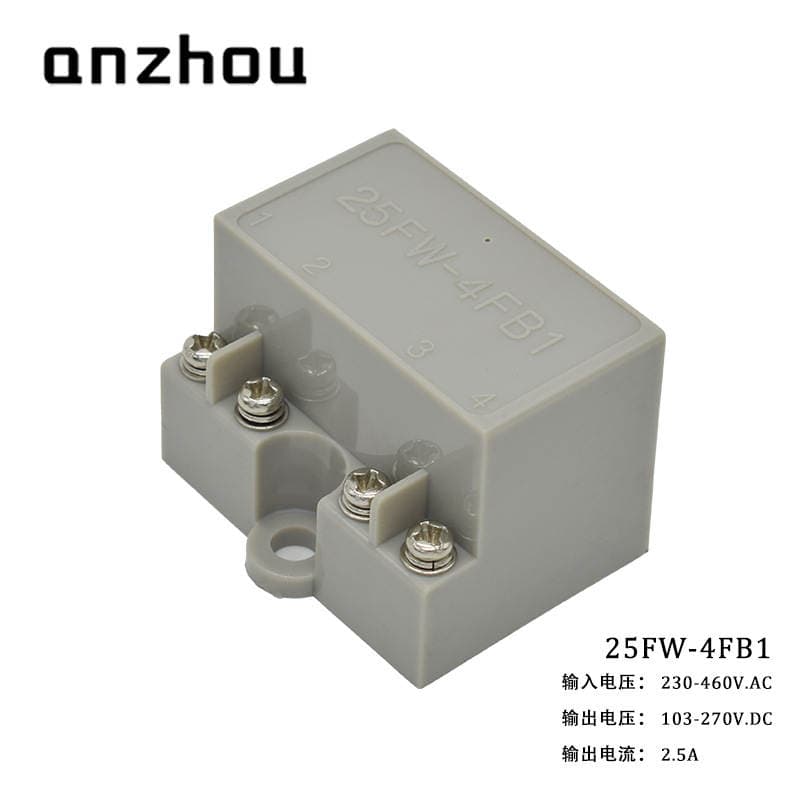

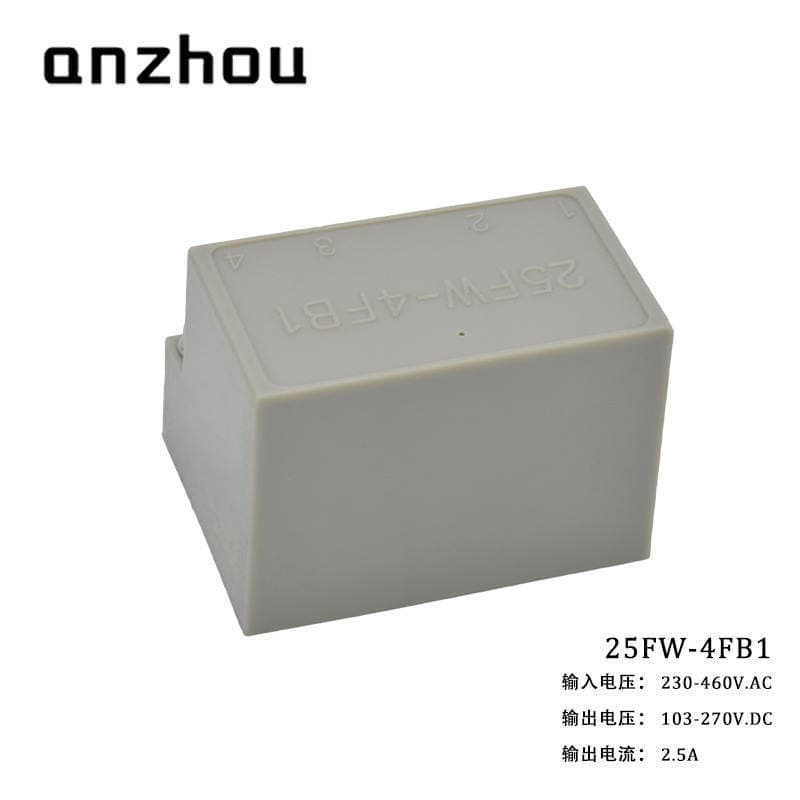

25Fw-4Fb1 Motor Ship Brake Half-Wave Rectifier 230-460Vac 103-270Vdc 2.5A

25FW-4FB1 刹车半波整流器📌 一、基础参数 项目 规格参数 型号 25FW-4FB1（anzhou 安州出品，替代住友原装款） 整流方式 单相半波整流 输入电压 AC230~460V（50/60Hz，适配工业 380V、220V 电网） 输出电压 DC103~270V 额定输出电流 2.5A 引脚 4 接线端子（1、2 为交流输入端；3、4 为直流输出端，接电机刹车线圈） 二、产品用途💡 核心应用：电磁刹车电机整流供电 专门配套住友 SUMITOMO 带制动线圈的交流减速电机，是电机刹车模块专用整流电源，把电机绕组的交流电转为直流电，给刹车电磁铁供电： 电机通电运行：整流输出直流电吸合刹车弹簧，刹车片松开，电机转轴运转； 电机断电停机：整流无直流输出，弹簧回弹抱紧转轴，实现快速机械制动停车。 适用行业：起重设备、船舶机械、纺织机械、流水线减速机、注塑机辅机等重型工业设备。 三、电气与安装特点 结构：封闭式阻燃塑料壳体，自带安装固定孔，螺丝压接端子，接线牢固耐震动； 电气特性：内置吸收回路，抑制电机断电反向高压，保护整流元件和刹车线圈，适配工业频繁启停工况； 四、接线简要说明 1#、2# 端子：接入电机定子侧交流电源（AC230~460V）； 3#、4# 端子：接电机尾部的电磁刹车线圈（直流负载）。 温馨提示： 因产品特殊性，买家收到产品后， 请先做空载测试， 不要直接带制动线圈。 原因： 如果买家的制动线圈 存在短路或者已经烧坏 ， 装上购买的整流装置， 会导致其内部的二极管击穿烧坏。 如何检测判断电机制动器是否烧坏？ 用万用表测量制动线圈电阻值， 正常的阻值是在几百欧! 通常情况下， 若制动器线圈, 任意两根之间的电阻 为零或无穷大 或与标准值偏差很大， 则可确定线圈烧毁! 可以换新的制动器啦！
